Сегодня решил глянуть сколько дает потерь автотюнер Elecraft T1. Yaesu FT-817 (1 Вт, 14,060 Мгц), кусок кабеля не более 3 метров. Нагрузил на 50 Ом, напряжение на нем 6,4 В., то есть 0,82 Вт. Через автотюнер получилось 6,3 В. - 0,79 Вт. Кабелек неважнецкий скорее всего, непосредственное подключение к измерителю мощности у меня давало 0,94 Вт. Вообщем стал подключать на выход автотюнера разные сопротивления и мерять напряжение. Вот что получилось:
12 Ом - 2,6 В. - 0,56 Вт.
100 Ом - 9,2 В. - 0,84 Вт
180 Ом - 13 В. - 0,93 Вт
510 Ом - 19 В. - 0,71 Вт
На днях заберу у сотовиков кусок кабеля, потолще и покачественней, потом еще раз проверю.

[R9OV]

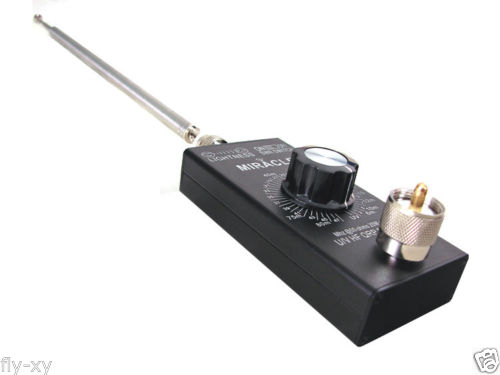

Антенна для QRPшников)))
http://www.ebay.com/itm/U-V-HF-QRP-whip ... 19f12ddebe

[ГРАНИТ]

Чё там антенна, смотри ключ какой! Интересно, а слабо графитовый карандаш зацепить? Стучишь и пишешь тут же

[UN7TAE]

Попробовал на 20-ке CCD диполь. 48 отрезков многожильного монтажного провода по 42,5 см. и 46 конденсаторов по 200 пф. Кабель полдлины волны. Втащил на крышу, развернул под рейкой обрешетки крыши на высоте где то 50 см. от железобетонной плиты перекрытия. Там же у меня развернут наклонный диполь, приблизительно градусов 30 по отношению к перекрытию. Подключил внизу к автотюнеру, настроил и стал подавать разрушительно ужасающую мощность, а точнее 2,5 ватта. В PSK-31 немного связей попроводил, максимум 2800 км. По дальности приблизительно как мой диполёк. По шумам не лучше и не хуже. Но вот только что мой товарищ Владимир un7tfk проверил у себя дома разницу в антеннах. У него S-метр на несущую на CCD дал на 2 балла выше чем когда я подавал в наклонный диполь. Может поляризация, может направленность свои коррективы внесла, но результат получился такой.

P.S. Только что с японцем удалось на этой же мощности провести связь, приблизительно 5400 км.

[ГРАНИТ]

Еще один "походный" ключ как понимаю. http://youtu.be/cRrv43aQxaE

[UN7TAE]

Получил литиевый аккум с деалэкстрима. Несколько раз зарядил и разрядил. Решил промерить емкость. Собрал схему генератора тока, подобрал резистор на ток 0,8А.

Контрольный разрядник


Подключил и прогнал. Полностью заряженная, до отключения батареи контроллером прошло 3 часа, что равно 2,4 ач. Аж чуть не прослезился и это вместо заявленных 9,8 ач, дороговато 2,4 ач за 40$!

[UN7TAE]

Эта батарейка подойдет наверно только для такого набора:

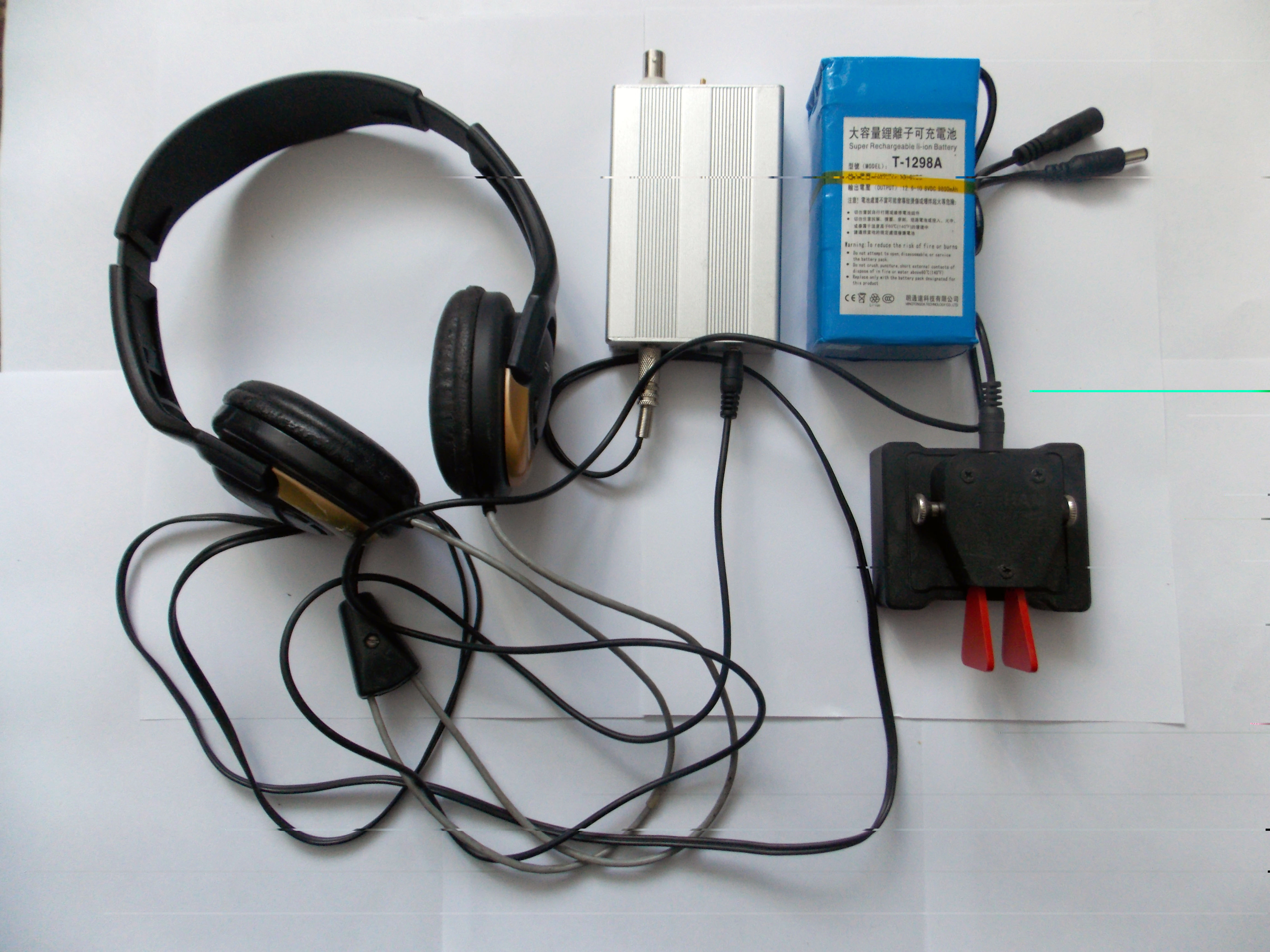

Трансивер SuperRM на фиксированную частоту 7023,4 кГц, на входе двухрезонаторный кварцевый фильтр. Выходная мощность ровно 5 Вт. после установки отечественного транзистора, при потреблении 1 А. На прием кушает около 20 мА. Есть самопрослушивание и электронный ключ. Правда я так и не смог записать в общий вызов свой позывной. Добрался только до изменения скорости и тона самопрослушивания. Наушники ТОН-2 в китайской обертке, китайский ключик и вышеупомянутая батарейка.

[UA9OTW]

У меня парочка подобных аккумуляторов успешно работают с FT-817ND и HB-1B и хорошо работают
Правда заявленная продавцом емкость не соответствует реальности, но все равно работают вполне нормально уже почти год. На морозе, правда я их прячу под пуховик, чтобы не мерзли.

P.S. Сейчас жду. когда приедут новые ЛИТИЙ-ЖЕЛЕЗО-ФОСФАТНЫЕ аккумуляторы. Работают лучше, безопасны, держат большие токи заряда-разряда и прочее прочее. Но стоят дороже чем китайские "батарейки" Заказывал здесьhttp://all-power.ru отдельно аккумуляторы и плату BMS. У них есть иготовые сборки, но дороже, да и приятней самому поковыряться немножко

Заказал вот такие 8 Ач, каждая.
В сборке получается больше 13 вольт, самое то для трансивера.


[UA9OTW]

Чё там антенна, смотри ключ какой! Интересно, а слабо графитовый карандаш зацепить? Стучишь и пишешь тут же

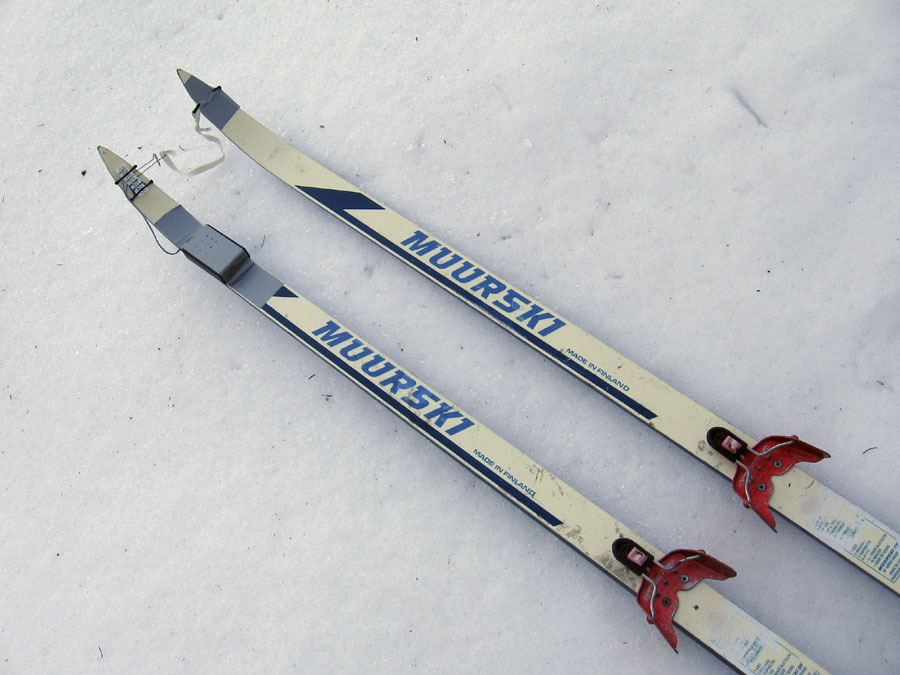

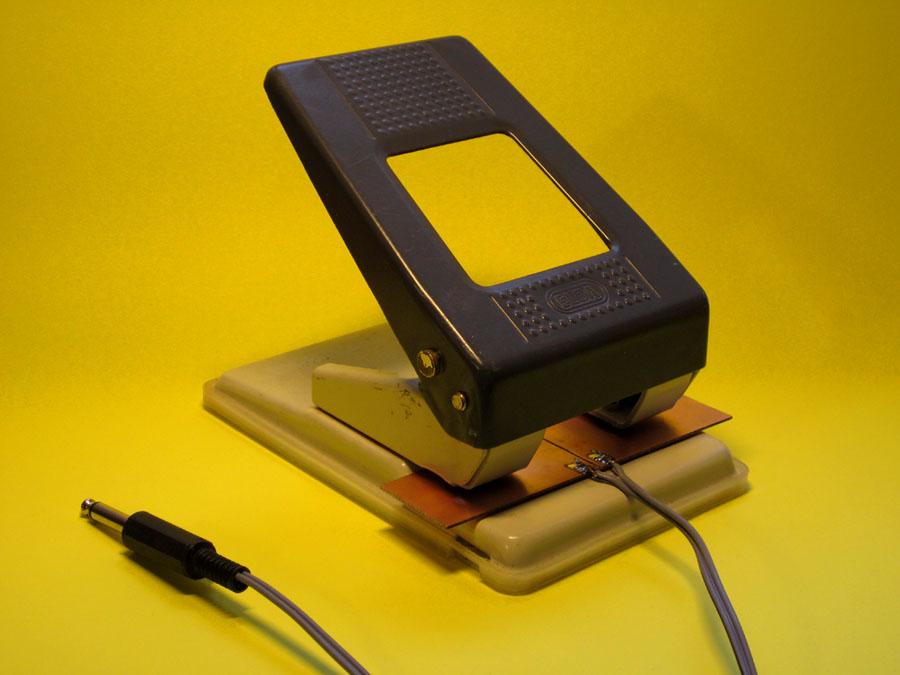

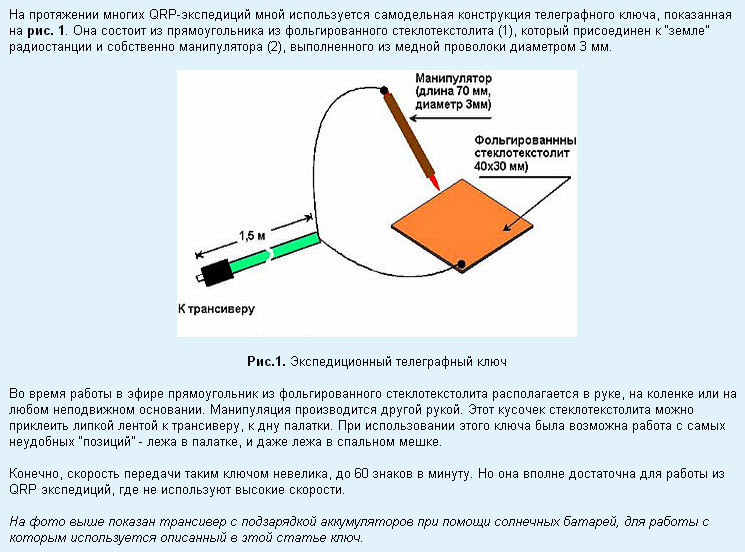

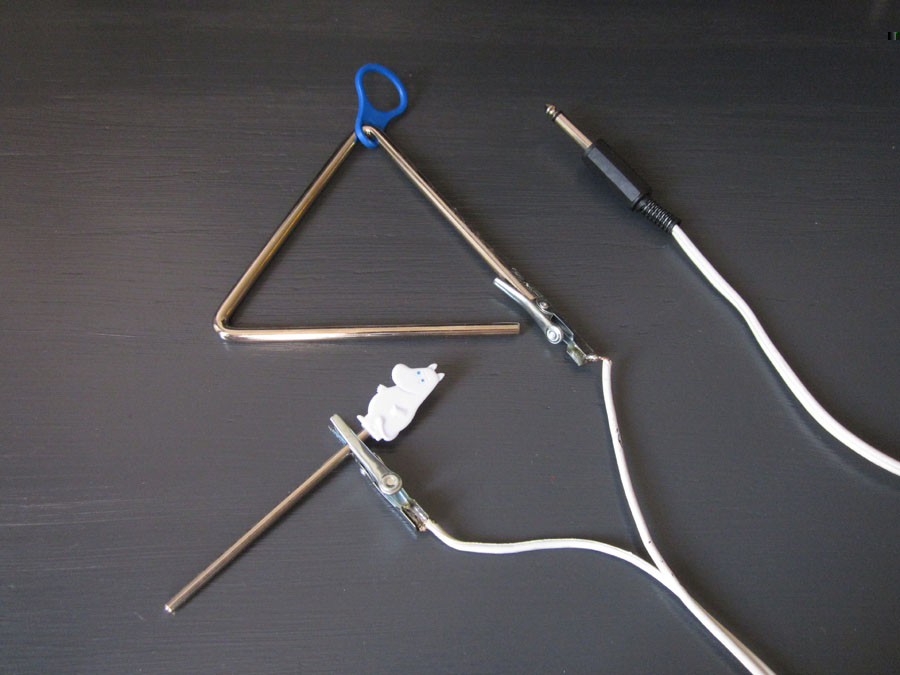

Вот ссылка на всякие разные выдумки в плане телеграфных ключей и манипуляторов. Есть вполне себе рабочие конструкции.
https://sites.google.com/site/oh6dccw/strangecwkeys





[ГРАНИТ]

На морозе, правда я их прячу под пуховик, чтобы не мерзли.

А "они" не только мерзнут, а еще и быстро разряжаются сами. Хранить надо тоже в тепле. В экспедишн TU-08, фотоаппараты хоть каждый день заряжай, видеосъемку батареи не выдерживали. Температура -2 до +10-15, вещи хранились в машине/палатке.

Я взял б/у-шную 12V от какого то ноута за 1000р, сказали 80% годности по тестированию. Пробовал поработать QRP (трансивер работал на усилитель) В SSB станция потребляет 0.5 на прием и 4-4.5А в пиках на передачу. Проалёкал аж 4 часа (думал мах 2-2.5 будет), в основном на вызов, около 30 связей. Правда последний час народ жаловался, что плывет тон, напряжение подсаживалось под нагрузкой.

Размеры 13.5х7х2см.
