Попробую вставить рисунок.

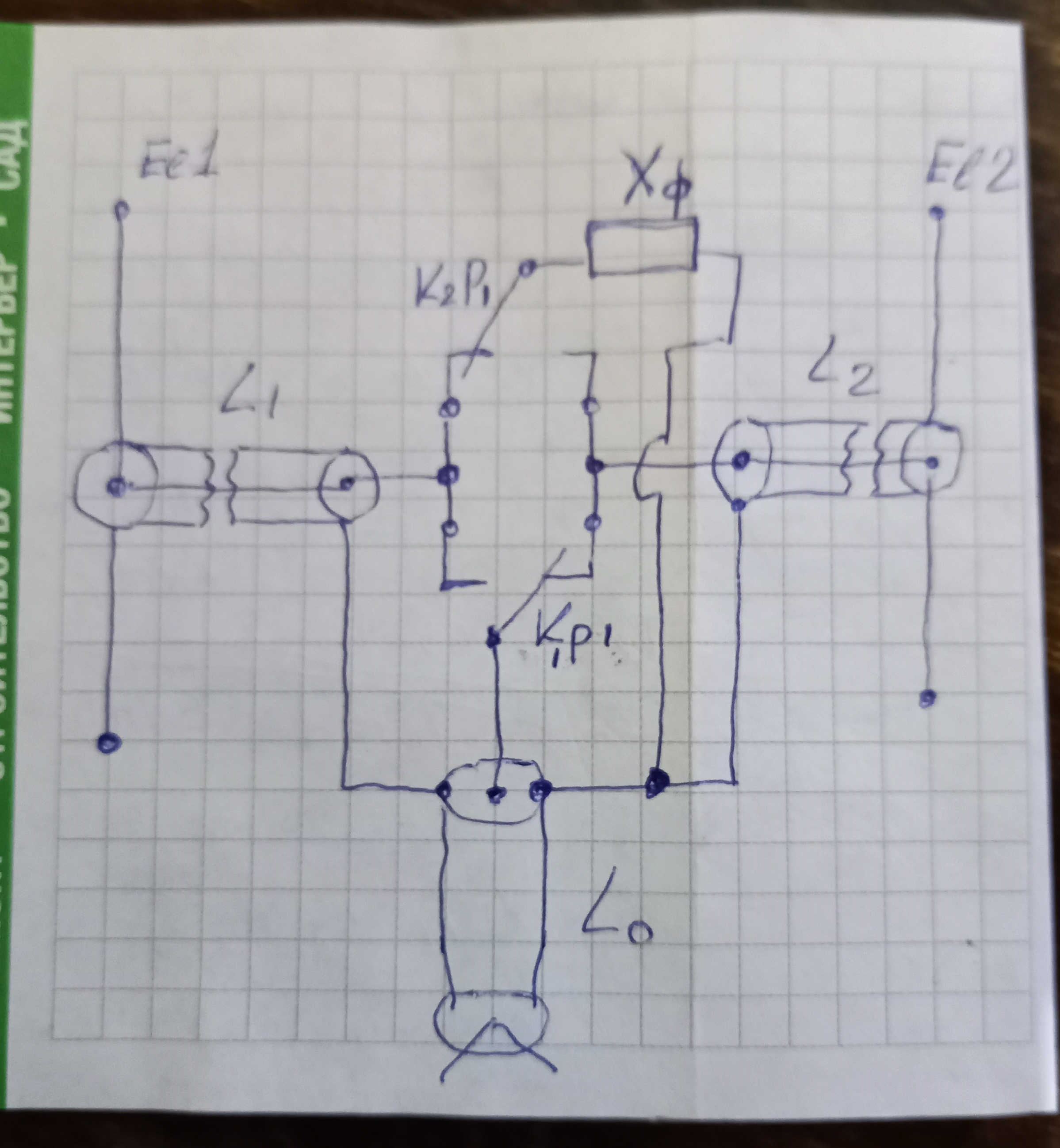

El1, El2 - это два элемента антенны. Может быть диполь, INvVee, треугольник, квадрат - всё равно. Они должны быть одинаковы и расчитаны как вибраторы двухэлементной антенны с учётом длины траверсы (расстояния между элементами).
L1, L2 - это отрезки кабеля от элементов до реле-переключателя. Эти отрезки могут быть любой длины, только одинаковые. Любая длина позволяет разместить реле переключения где удобно - или на вершине мачты, или у основания мачты.
Xф - это реактивная нагрузка, которая после трансформации импеданса отрезками кабеля должна превратиться в ту индуктивность 0,9 мкГн на клеммах элемента, которая превращает элемент в рефлектор , как спроектировано в файле "Нагрузка" W1C. Сама Хф может после пересчёта трансформации оказаться совсем другой. Полезно подобрать длину кабеля так, чтобы Хф оказалась конденсатором в пределах 12-495 пФ - удобно внизу покрутить эту ёмкость и настроить подавление, а потом заменить его на постоянный.
K1P1, K2P1 - контакты реле. Можно использовать реле типа Tianbo, автомобильное.
Lo - это кабель к трансиверу.
Поскольку питание элементов пассивное, то фазировка подключения выводов элементов к кабелям L1 и L2 значения не имеет.
Это общая идея. Расчёт нужно проводить для мачты реальной высоты.
Рекомендую пока не заморачиваться несколькими диапазонами, сейчас выше 14 Мгц и прохождение не всегда. Если сильно хочется, прямо с верхушки мачты можно установить InvVee на 21 Мгц, она "двадцатке" никак не помешает, и будет работать заметно лучше, чем вертикал на 21 Мгц - больше сигнала, меньше шума, проверено.
