Делаем запорный дроссель и трансформатор

Сообщение **ua9oaa** » 15 янв 2014, 13:00

R8OAA писал(а):Анализатор АА-330. Чет все равно не понял как подключить свой дроссель к прибору(((

И опять к скрученным проводам.... Почему тогда все "балуны" 1:4 намотаны параллельными проводами? Или этот транс отличается от обычного балуна?
Мои провода по мимо лака еще и в термоусадке...

по поводу проверки дросселя: взять оплетку кабеля до дросселя и после и подключить к аа.
Вот Евгений не даст соврать.

интересно кстати узнать результаты измерений вашего дросселя, я вот не смог сделать подходящий дроссель, поэтому на праздниках работал обычным виндомом.

а насчет балуна-транса вы его проверье аа, если работает как надо так и все ок значит. я делал на витухе (благо ее много есть в наличии) все работало на ура и сопротивления согласовывались и потерь я не увидел особых.

Сообщение **Geuge** » 15 янв 2014, 13:19

R8OAA писал(а):Анализатор АА-330. Чет все равно не понял как подключить свой дроссель к прибору(((

Дмитрий все правильно описал.

И опять к скрученным проводам.... Почему тогда все "балуны" 1:4 намотаны параллельными проводами? Или этот транс отличается от обычного балуна?

Далеко не все балуны являются ШПТЛ, чаще всего это обычные трансформаторы.

Мои провода по мимо лака еще и в термоусадке...

Значит, надо подбирать (степенью скрученности) до нужного волнового сопротивления.
Его можно измерить тем же АА330, хоть и не прямо. Делается кусок линии длиной полметра, измеряется его емкость (между жилами с одного конца, второй конец разомкнут) и индуктивность (второй конец замкнут). Вычисляется Z как корень из L/C. Если Z меньше 100 Ом, скручиваешь плотнее.

R8OAA писал(а):И какие провода по мимо витухи еще пригодны для изготовления трансформатора??? Витуха мне вообще не внушает доверия(((

Любые с приличной ВЧ-изоляцией и гладкой поверхностью жил. Ну и подумать о том, как они будут стоять на улице

Методика изготовления выше

Сообщение **R9OV** » 15 янв 2014, 21:42

Побаловался с прибором, куском кабеля и разными колечками.

Колечки 22х..х.. М1000НМ

3 трубочки от мониторов разных размеров

******************

Начнем...

3 трубочки

: 3трубки на кабеле.jpg (51.99 КБ) 10528 просмотров

9 колечек одетых на кабель

: 9колец.jpg (53.31 КБ) 10528 просмотров

9 колечек 2 витка кабеля

: 9 колец 2 витка.jpg (50.52 КБ) 10528 просмотров

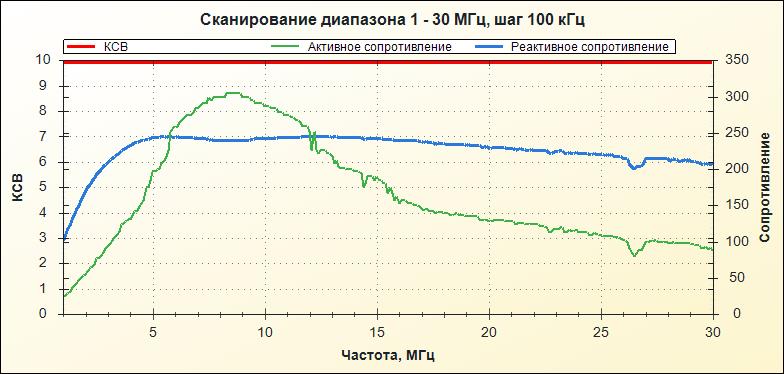

20 колечек одетых на кабель

: 20 нолец.jpg (51.58 КБ) 10528 просмотров

30 колец....

: 30колец.jpg (51.13 КБ) 10528 просмотров

Теперь уважаемые гуру подскажите куда и на что смотреть. И какой дроссель предложенных вверху работает?

Сообщение **RW9OW** » 15 янв 2014, 21:49

странные графики.
а как подключал кабель к прибору?

Сообщение **R9OV** » 15 янв 2014, 21:52

оплетка кабеля на разъем прибора

Сообщение **RW9OW** » 15 янв 2014, 21:58

только первый график похож на правду - остальные непонятны - явно влияние какой то емкости, которой быть не должно.

Сообщение **R9OV** » 15 янв 2014, 22:11

обязательно проверять на кабеле, или можно на куске провода?? на куске провода графики получшее)))

Сообщение **RW9OW** » 15 янв 2014, 22:16

да скорее всего нужно перенести прибор с куском кабеля максимально далеко от металлических предметов, руки подальше от прибора - нажимать кнопки диэлектрическим стержнем))
