Delta на 80 и 40м диапазоны

[R8OAG]

Спасибо, r9o-11.
Опустить симм. линию от антенны хотя бы до балкона возможности нет. Трансформатор максимум могу расположить на стене лифтовой будки, но какой в том смысл, пусть тогда уж непосредственно на антенне висит. Согласуещее только под коакс. имеется.
Полотно антенны конечно не собираюсь вешать на уровне парапета, подниму на имеющиеся трубостойки, это даст еще +3...4 метра высоты. Антенна конечно вседиапазонная, но если не заморачиваться оптимизацией только на 80м и 40м, то надобность в удлиняющей катушке становится сомнительной. Да и ДН на вч-диапазонах как лепестки ромашки
Вообще-то на 20-15-10м планирую спайдер, поэтому и решил этот треугольник ограничить 80 и 40м.

Вопрос к практикам, а вообще 80м диапазон в городских условиях пригоден еще к эксплуатации, или уже полностью поражен индустриальным помехами ?

[ГРАНИТ]

Смотря что считать *пригодностью* На кусок проволоки метров 20 во дворе, слышно округу 1000-2000км с полукиловаттами Иногда дальше если прохождение.

Вот что у себя нарыл из старых "изысканий":

Рамка 160-10м с кратным периметром.gif (2.21 КБ) 8507 просмотров

РАМКА с кратным периметром.gif (5.35 КБ) 8507 просмотров

Может чем поможет.

[r9o-11]

Насколько помню, в статье журнала "Радио" №2/89 есть таблица, показывающая, что у рамочной антенны на диапазон 160 без катушек, на всех других диапазонах КСВ близок к значению 4 (при Rизм= 75), т.е., думается, что можно просто поставить в точке запитки (в угол) трансформатор 1:4 или 1:6.
После предварительной настройки прибором длины периметра, конечно...

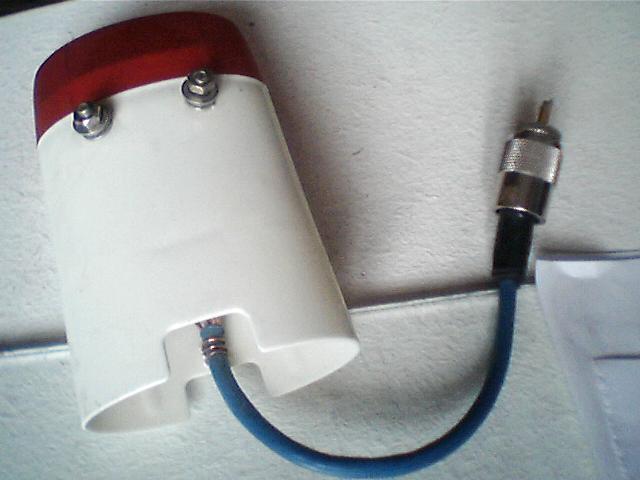

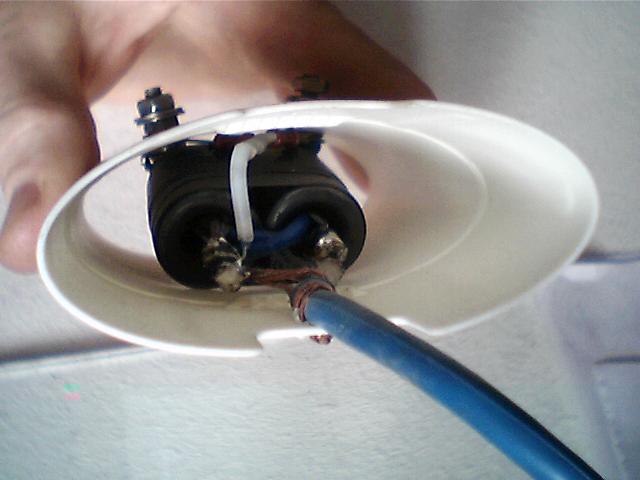

Наверное, при рабочей мощности до 100 Вт, можно поставить трансформатор "бинокль", собранный на двух бочонках. На cqham.ru он когда-то активно обсуждался...

[R9OY]

Задумал над своим двором подвесить горизонтальный треугольник с периметром как на 160м диапазон, но оптимизировать его для работы сугубо на 80 и 40 м...............
Жду критики, всяческих советов, и вообще здравых идей.

Давно читаю,но смысла так и не понял..... 40/80 или всё же 40-80-160 м????
Если чисто на 40/80..... достаточно длины провода 81,5 метров.У меня так работает антенна на 7,05 мгц и 3,600 мгц.
На 7 мгц всё устраивает по полосе пропускания и КСВ. На 7,05 мгц КСВ=1,2
На 3,6 мгц по полосе пропускания +/- 150 кгц КСВ = 1,2 . На 3,5 в ТЛГ не работаю,так как КСВ=6 .....а вот 3,580 - 3,700 кгц работаю в цифре и микрофоном.
Квадрат собран по принципу W3DZZ с катушками. Высота подвеса от земли около трёх метров. В цифре до ZS6WB LU1.. LU8.... на 3,580 ккц принимают на 599 ( до 16 тыс км) 100 вт в цифре. Микрофоном до Европы достаю на 55-58.
На 7,050 кгц.... в цифре нет проблем.... в CW - так же. В микрофоне до Камчатки на 55,иногда и на 59.
Более подробно можно прочитать на QRZ.RU. Ни каких САУ итд я не ИСПОЛЬЗУЮ.
Если нужна схема и способ наладки.... ( нужен цифровой частота метр,ламповый вольт метр и НЧ ГСС до 10 Мгц) могу выложить.




Что касается ДЕЛЬТЫ-160 м. Плавающие параметре,сложна в настройках (учесть высоту и расположение полотна), нужны телефон и люди....итд.
Схема устройства этой антенны с учётом всех изменений имею. Если она интересует кого либо могу выложить.

[r9o-11]

Смысл, наверное, в том, что диапазон 160м уже никому, кроме как в соревнованиях, не нужен, да и антенна будет висеть достаточно низко к земле и близко к домам, чтобы резонанс был кратен по гармоникам, начиная с частоты 1,8 МГц...
